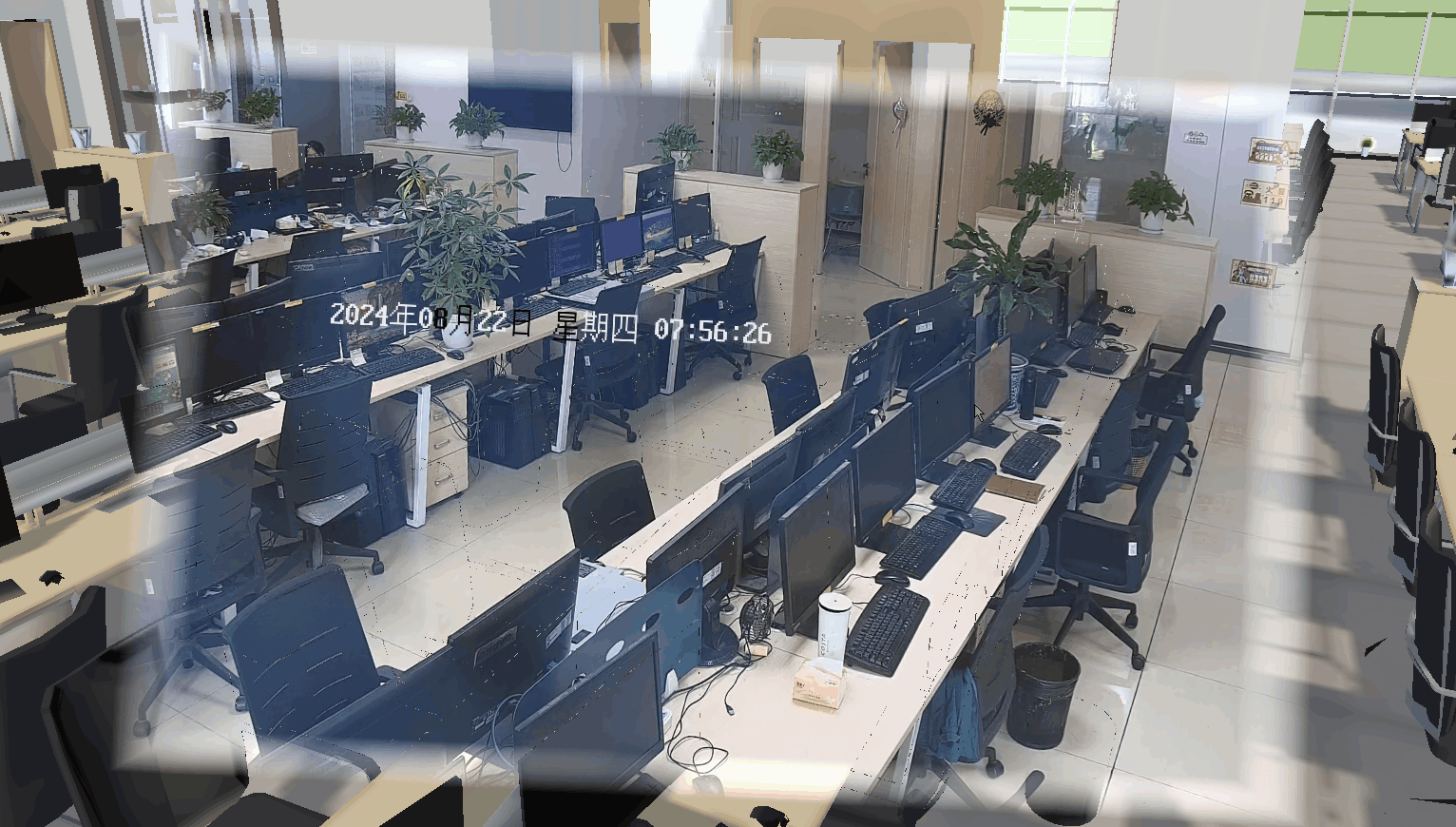

2.9.7 视频融合

VideoFusion为视频融合对象，其对应现实场景的一路视频流。在使用它之前，务必已经使用Unitor工具软件对相关视频进行了标定工作。如何标定请参见3.1 Unitor用户手册。

本节将在已经进行标定工作完成的基础上对VideoFusion的使用进行说明。

通常Unitor最终生成的标定文件内容格式如下：


1 120.2193536 30.2100447 36.980 120.2193452 30.2100411 36.543 -0.097 0.952 0.290 45.250 1.787 1.000 8000.000 1970/1/1 8:0:0 rtsp rtsp://admin:xxxxx@xxx.xxx.xxx.xxx:xxx/h264/xxx/main/av_stream name1 Cameraindex=xxxx

我们需要找到与VideoFusion参数对应的值：

参数说明

参数位置	参数值	说明
1	1	序号
2	120.2193536 30.2100447 36.980	eye
3	120.2193452 30.2100411 36.543	center
4	-0.097 0.952 0.290	up
5	45.250	fovy
6	1.787	aspect
7	1.000	nearDistance
8	8000.000	farDistance
9	1970/1/1 8:0:0	时间戳
10	rtsp	协议
11	rtsp://admin:xxxxx@xxx.xxx.xxx.xxx:xxx/h264/xxx/main/av_stream	videoUrl
12	name1	名称
13	Cameraindex=xxxx	摄像机索引

通信协议

由于浏览器不能直接支持部分格式相关视频流的解码，因此需要一个websocket中转服务去取视频流进行转发，再由内置模块解码。websocket服务可使用我司提供的配套服务，也可使用自己开发的服务。

目前仅支持ws协议，wss协议暂不支持。

通信协议格式为json，具体参数如下：

参数名称	类型	说明
type	string	消息类型，固定值 kl-message
option	string	操作类型，play/stop
errCode	number	错误码，0表示成功
description	string	错误描述
mediaUrl	string	视频流地址
vet	number	编码格式 1：h264 2：h265
vData	string	Base64编码的帧数据

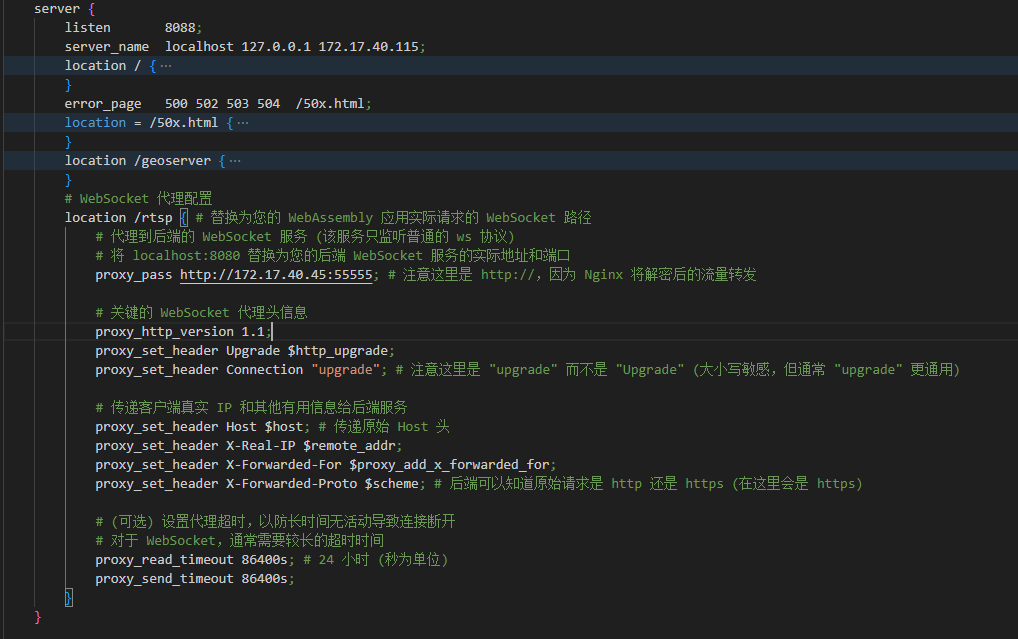

视频融合代理配置(nginx)

防止视频融合加载时的跨域问题，需要在nginx.conf中配置代理：

# WebSocket 代理配置
location /rtsp { # 替换为您的 WebAssembly 应用实际请求的 WebSocket 路径
    # 代理到后端的 WebSocket 服务 (该服务只监听普通的 ws 协议)
    # 将 localhost:8080 替换为您的后端 WebSocket 服务的实际地址和端口
    proxy_pass http://192.168.1.45.45:55555; # 注意这里是 http://，因为 Nginx 将解密后的流量转发

    # 关键的 WebSocket 代理头信息
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade"; # 注意这里是 "upgrade" 而不是 "Upgrade" (大小写敏感，但通常 "upgrade" 更通用)

    # 传递客户端真实 IP 和其他有用信息给后端服务
    proxy_set_header Host $host; # 传递原始 Host 头
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Proto $scheme; # 后端可以知道原始请求是 http 还是 https (在这里会是 https)

    # (可选) 设置代理超时，以防长时间无活动导致连接断开
    # 对于 WebSocket，通常需要较长的超时时间
    proxy_read_timeout 86400s; # 24 小时 (秒为单位)
    proxy_send_timeout 86400s;
}

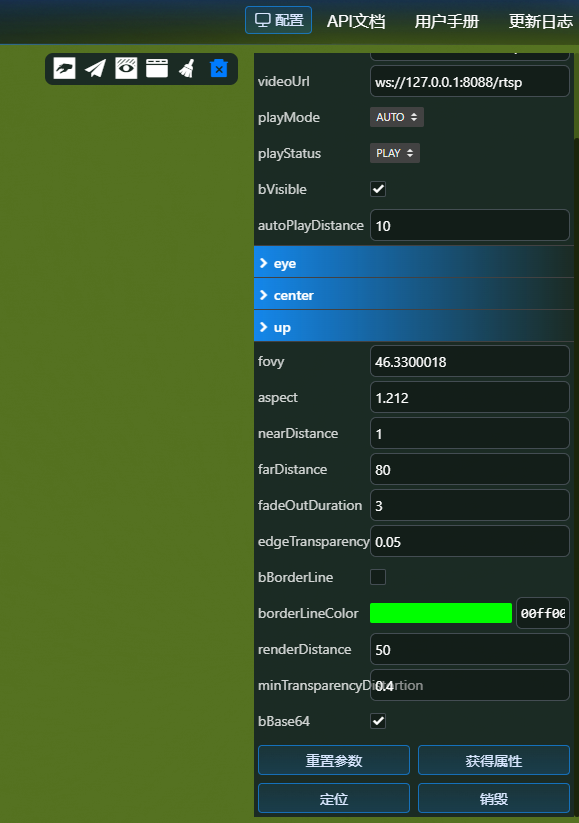

视频融合创建

video = new CooWasm.VideoFusion({
    serverUrl: "https://xxx.xxx.xxx.xxx:xxxxx",//https
    //serverUrl: "ws://xxx.xxx.xxx.xxx:xxxxx",//http
    videoUrl: "rtsp://admin:xxxxx@xxx.xxx.xxx.xxx:xxx/h264/xxx/main/av_stream",
    playStatus: CooWasm.EnumVideoPlayStatus.PLAY,
    eye: new CooWasm.Vec3Obj(120.2193536, 30.2100447, 36.980),
    center: new CooWasm.Vec3Obj(120.2193452, 30.2100411, 36.543),
    up: new CooWasm.Vec3Obj(-0.097, 0.952, 0.290),
    fovy: 45.250,
    aspect: 1.787
}, state => {
    console.log("video load:" + state);
});
